[交流] UGNX10无法导出CAD的2D图是什么问题啊?

[复制链接]
发表于 2018-6-5 10:36:29 | 显示全部楼层 |阅读模式 来自 中国河南信阳
以前一直用6.0,今天装了个UG10结果用的时候发现导不出DXF与DWG文件,导出的只有log后缀的文件。这是为什么啊?有解决办法吗?

不要加网友的QQ或微信!请勿与网友私下钱财交易!

发表于 2018-6-5 10:44:17 | 显示全部楼层

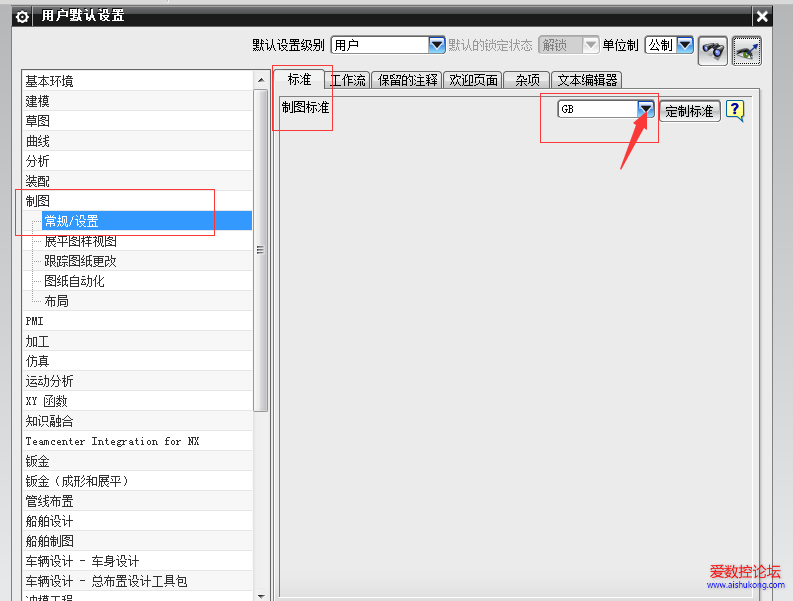

文件-实用工具-用户默认设置-制图-标准-制图标准改为GB (国标),如下图所示。设置好后 从新打开UG才生效!

不要加网友的QQ或微信!请勿与网友私下钱财交易!

回复

使用道具 举报

发表于 2018-6-7 14:33:37 | 显示全部楼层 来自 中国河北沧州
学习了

不要加网友的QQ或微信!请勿与网友私下钱财交易!

回复

使用道具 举报

发表于 2018-11-21 10:11:54 | 显示全部楼层 来自 中国河南洛阳
学习了

不要加网友的QQ或微信!请勿与网友私下钱财交易!

回复

使用道具 举报

发表于 2019-6-11 17:15:06 | 显示全部楼层 来自 中国河北张家口
谢谢分享!!!!!!!!!!!!!!

不要加网友的QQ或微信!请勿与网友私下钱财交易!

回复

使用道具 举报

发表于 2019-7-10 17:01:03 | 显示全部楼层 来自 中国江苏苏州
学习了,学习

不要加网友的QQ或微信!请勿与网友私下钱财交易!

回复

使用道具 举报

发表于 2019-8-6 14:26:39 | 显示全部楼层 来自 中国湖北武汉
学习了

不要加网友的QQ或微信!请勿与网友私下钱财交易!

回复

使用道具 举报

发表于 2019-9-17 07:40:25 | 显示全部楼层 来自 中国浙江金华
晨曦微露 发表于 2018-6-5 10:44
文件-实用工具-用户默认设置-制图-标准-制图标准改为GB (国标),如下图所示。设置好后 从新打开UG才生效 ...

确实可行,谢谢!!!
