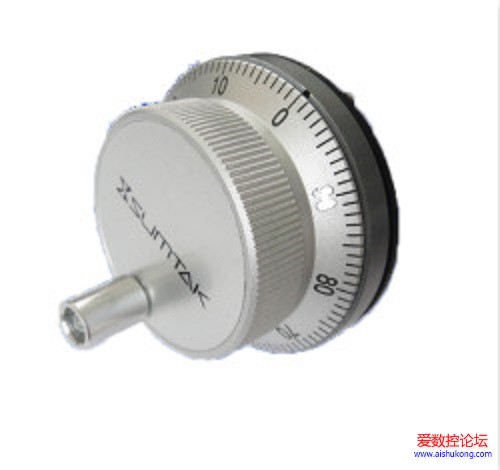

原装日本森泰克SUMTAK手轮脉冲发生器

电子手轮

原装日本森泰克SUMTAK手轮脉冲发生器

日本SUMTAK编码器具有体积小,重量轻,品种多,功能全,高频响,分辨能力强,力矩小,耗能低;性能稳定,可靠,使用寿命长等特点,深受用户欢迎。

森泰克编码器可适用於印刷机械、电工机械、针纺机械、制药机械、包装机械、CNC数控车、铣床、电梯、主轴马达、针车伺服马达、电子(半导体)自动化机械等行业.SUMTAK编码器 IRM3系列 35mm 分离型6/8mm 5V 长线驱动型 (With CS) 5V长线驱动型 12-24V 互补型 IRM3系列

安装说明：

编码器必须按如下指导进行安装：

1.确保安装满足以下参数：Ⅰ-12-Ⅰ φ 8 g6 -0.005/-0.014  2-M2.5深6  PCD32.5 轴向串动0.25→●←0.25径向跳动：0.08TIR   端面跳动：0.05  R18

2.确保含以下配件：①.专用扳手 1件　②.外盖     1件

3.安装工具：①.螺钉固定剂（例如：#1404 by Three Bond)②.内六角扳手（尺寸：2mm）×1③.内六角圆柱头螺钉（M2.5×6）×2④.平垫圈（M2.5）×2

4.将编码器套入安装轴，对齐编码器安装口与电机安装孔。此时，不要给编码器供电。

5.将编码器推入电机轴直至位于电机挡板上。用专用扳手确保编码器与挡板耦合。〈螺钉锁紧力0.15N.m(1.5kgf.cm)>

6.用内六角圆柱头螺钉（M2.5×6）锁定，推入滑行缩紧装置。 〈螺钉锁紧力矩：0.2~0.3N.m（2~3kgf.cm)>

7.用外盖将编码器盖住，连接线缆。

LGT-001-100/LGT-003-100/LGT-412-25系列

LGT-021-100/LGT-022-100/LGT-401-25系列


LGT-304-100/LGT-401-100/LGT-306-25系列


LGT-002-100/LGT-008-100/LGT-408-100
