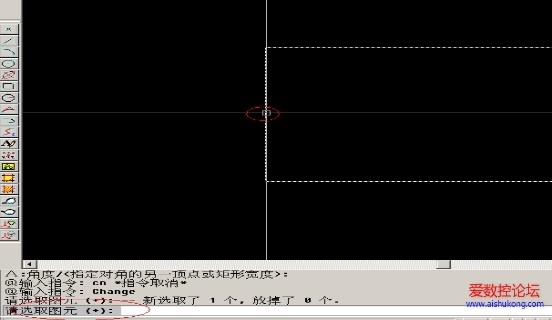

左下条指令中提示“ 请选取图形（+）：” ，圈中你所选图形。 被选中图形既变成虚线，按鼠标右击完成选图。

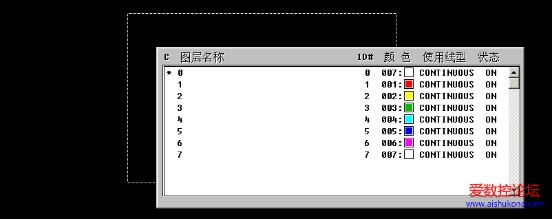

1．3输入“ L” 选中图层 ，然后右击鼠标。 选中你所要确定的图层。
* 软件默认图层和精修刀次数之间的关系：
0-9 图层为凹模的精修次数
10-19 图层为凸模的精修次数
* 具体几号图层对应几次精修次数按机床资料库调用实际情况而论

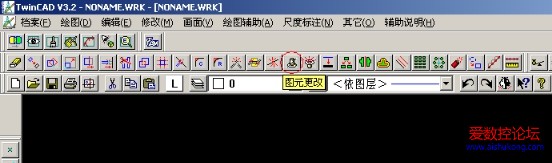

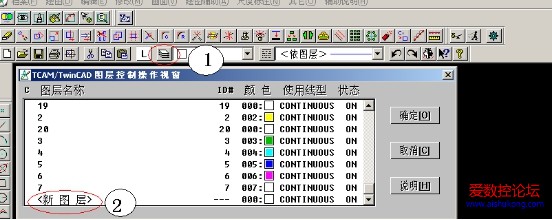

若图层选取时没有你所要的图层名称，点击“ 图层控制” ，然后选中“ 新图层” ， 打入你要建立的图层号， 按确定。然后再执行一边“ 图元更改”
若用户所画图形是用线段组成的，此时该图形并非一个整体。因此我们要把它串接为一个整体。（如若用“圆”，“ 多边形”，“ 椭圆” 等指令画图，则不用串接图形。因为该指令所画图形已为一个整体）

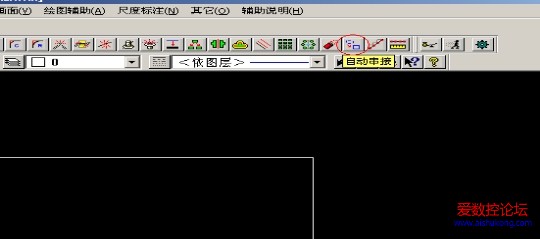

按“ 自动串接” 用鼠标圈中所要串接的图形， 按鼠标右击选中图形，再按一次鼠标右击串接成功。
系统提示：共有1个新的复线产生
有时系统提示生成复线大于1个，则表示你的图形并非一个封闭图形，所以串接失败。

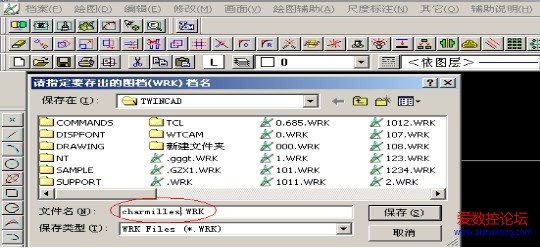

1．4 画图前期工作完毕后，按“ 档案” →“ 另存新档”。 然后系统提示输入新档的名称。
例如：charmilles.WRK 后缀名为*.WRK是统达的图片文件。保存完毕。在后置处理结束后系统便会自动生成另一个后缀名为*.CMD 的指令文件 ：charmilles.CMD 这个后缀名为*.CMD的指令文件是我们将要拷贝到机床上的文件之一。（还有一个*.ISO 文件）
2 后置处理

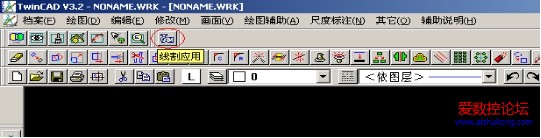

2．1点击“ 线割应用”

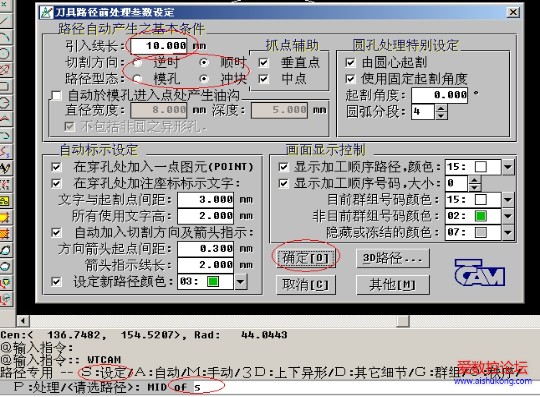

在指令条中输入“ S” 按回车。出现切割路径设置
输入引入线长度， 切割方向，路径形态。 设置完毕按确定。

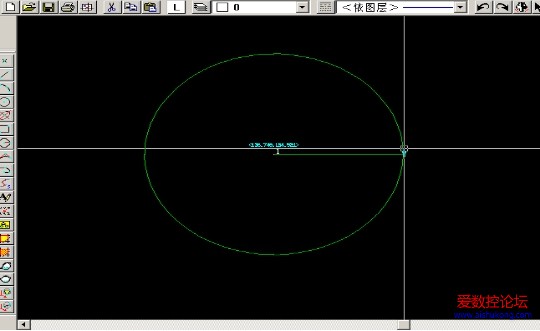

指定你要切割的路径和启始点位置，点击鼠标左键。 此时所选图形中便会显示该工件的路径形态（ 凹模或凸模 ），引入线长度，切割方向。

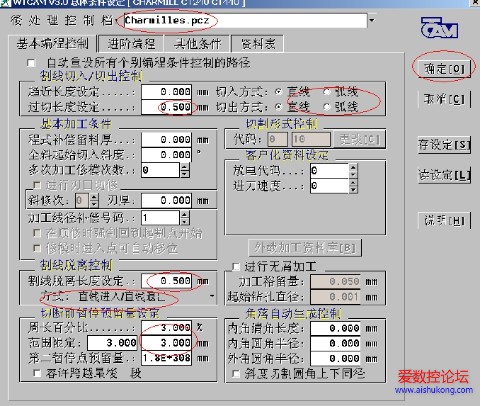

2．2然后在MID OF 中打入“P”，回车进入P处理。选择S：编程设置。

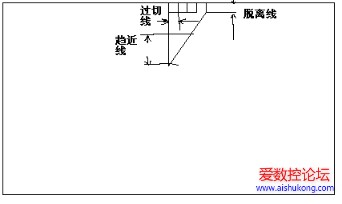

然后具体可以输入你所需要的“过切长度”，“脱离线长度”…等括号内的数据。

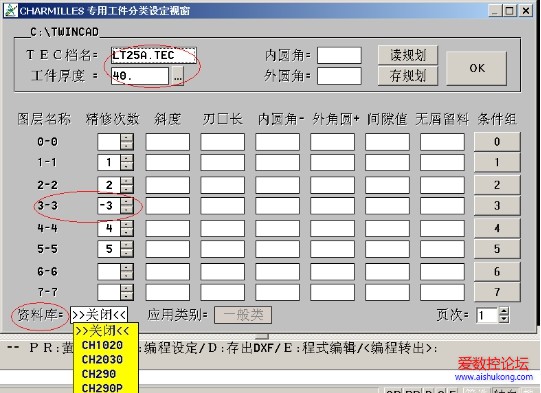

2．3设置完备后按“空格”键进入“CHARMILLES专用工件设置窗口”
2．3读取你所加工机床的型号。随后根据不同的机床型号，其“图层名称”后所对应的精修次数就会有所变化，确定你所想要的加工次数与实际加工图层相符。选择好*.*TEC文件和工件高度，按确定结束。
2．4 空格后，选择好文件的输出路径。按保存。
2．5 程序便自动进行模拟。如想让其暂停可按“空格”或“鼠标右键”。
2．6 最后把所保存的文件*.*.ISO同C:/TWINCAD/*.*.CMD文件COPY到机床上并运行*.*.CMD程序便可以。
3 模式解析
3．1部分斜度/斜度加工：
3．1．1画完图形后，进入后置处理“WTCAM”。在路径设置后进入D：其他细节--T：斜度，输入用户需要的斜度，然后手动选择该斜度图形的边。不同的边斜度选定只要重新在T:斜度 中输入新的斜度既可。
注意：在随后进入“CHARMILLES专用工件设置窗口”中在你所选中图形后的斜度一栏中不要输入斜度值。因为该处所输入的是全启始斜度。
3．1．2 在“CHARMILLES专用工件设置窗口”中你所选中图形后的斜度一栏中输入你想要的全启始斜度值便可。
3．2 加工模板：
3．2．1 作完模板图形，进入“WTCAM”，在路径设置后按照你想要的加工顺序依次点中模板上的加工图形。如果你要对次序修改，进入O：秩序，可以分别选择I：依次设定/S：对调顺序/（C:改变顺序 ）来调换模板内程序的加工秩序。
3．2．2 进入P处理—S:编程设定。在编程设定的其他条件窗口中选择“自动穿丝方式”
以模孔为例：“1” 分别对每个孔进行粗精加工。
“2” 第一遍对各个模孔粗加工（不切断），第二遍把留料部分去除掉，使落费料，第三遍每个孔精加工。
若选择“2”的话，则要把“穿丝代码控制”置“1”，并在程序输出时选择“A：自动穿丝编程输出”模式。

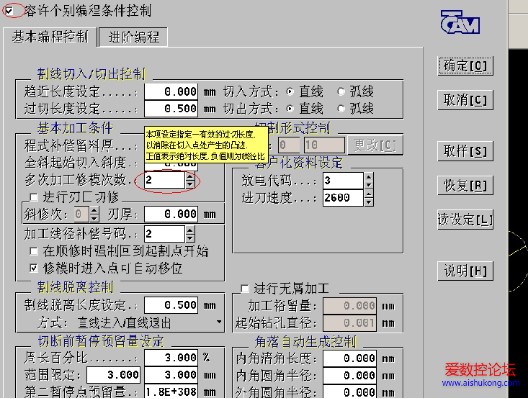

3．2．3 如需对模板中个别程序做精加工次数单独设置的话，进入J：编程控制—L：同类个别设定
进入后选择你要单独修改的图形，按鼠标右击确定。在容许个别变成条件控制中打勾，然后在多次加工精修次数中选择你要更改的数值。
J=5 编程面到台面（基准面）的距离，
I=11 辅助面到编程面的距离 ，
如果以蓝色的为编程面，红色的为辅助面，黑色为台面 ，
J=16
I=-11
4．1．2 图形路径设置完后，可以对上下异形的拐角部分进行强制对接。在3D：上下异形—J：指定对接
5．1 开面加工：
5．1．1 作一不封闭的图形（开面图形），注意：也要对其进行自动串接

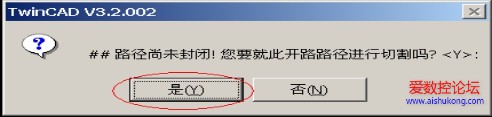

在自动选择路径模式下选中被加工图形，在出现的对话框中选“确定”
随后它会提示确定补偿方向。所谓补偿方向就是加工是偏移量的方向，既左偏还是右偏。你点中的那个面既为偏移量移动的方向。 注意：手动模式下亦如此
5．1．2 若需对开面加工图形的某一边进行斜度加工，方法同 3.1.1 。全启始斜度加工方法同3.1.2
6备注：
6．1．1：
6．1．2：
a:WTCAM模板保存路径在 TWINCAD/SUPPORT/*.*.TCAD
6. 1. 3:
a: 若要移动原点坐标，点中“图元移动”或打指令“MOVE”，选好图形。点中设置原点的点，并且移动图形到指定基准点：（0，0）
b: 若要查看某个点的坐标可选择“模具式标注”或打指令：“Odim” 按“空格”
