CNC数控机床坐标系介绍

chibang

数控机床的坐标轴命名规定为机床的直线运动采用笛卡儿坐标系，其坐标命名为X、Y、Z，通称为基本坐标系。以X、Y、Z坐标轴或以与X、Y、Z坐标轴平行的坐标轴线为中心旋转的运动，分别称为A轴、B轴、C轴，A、B、C的正方向按右手螺旋定律确定。

Z轴：通常把传递切削力的主轴规定为Z坐标轴。对于刀具旋转的机床，如镗床、铣床、钻床等，刀具旋转的轴称为Z轴。

X轴：X轴通常平行与工件装夹面并与Z轴垂直。对于刀具旋转的机床，例如卧式铣床、卧式镗床，从刀具主轴向工件方向看，右手方向为X轴的正方向，当Z轴为垂直时，对于单立柱机床如立式铣床，则沿刀具主轴向立柱方向看，右手方向为X轴的正方向。

Y轴：Y轴垂直于X轴和Z轴，其方向可根据已确定的X轴和Z轴，按右手直角笛卡儿坐标系确定。

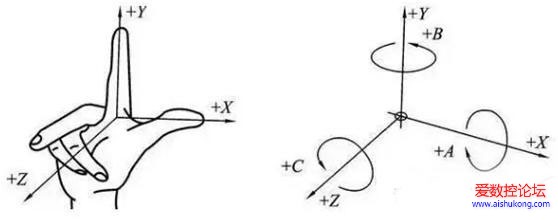

旋转轴的定义也按照右手定则，绕X轴旋转为A轴，绕Y轴旋转为B轴，绕Z轴旋转为C轴。数控机床的坐标轴如下图所示:

机床原点就是机床坐标系的坐标原点。机床上有一些固定的基准线，如主轴中心线；也有一些固定的基准面，如工作台面、主轴端面、工作台侧面等。当机床的坐标轴手动返回各自的原点以后，用各坐标轴部件上的基准线和基准面之间的距离便可确定机床原点的位置，该点在数控机床的使用说明书上均有说明。

CNC数控机床坐标系
