请高手帮忙看看这是怎么回事！新旧电脑编出程序来显示分段数细微程度不一样？

amook147

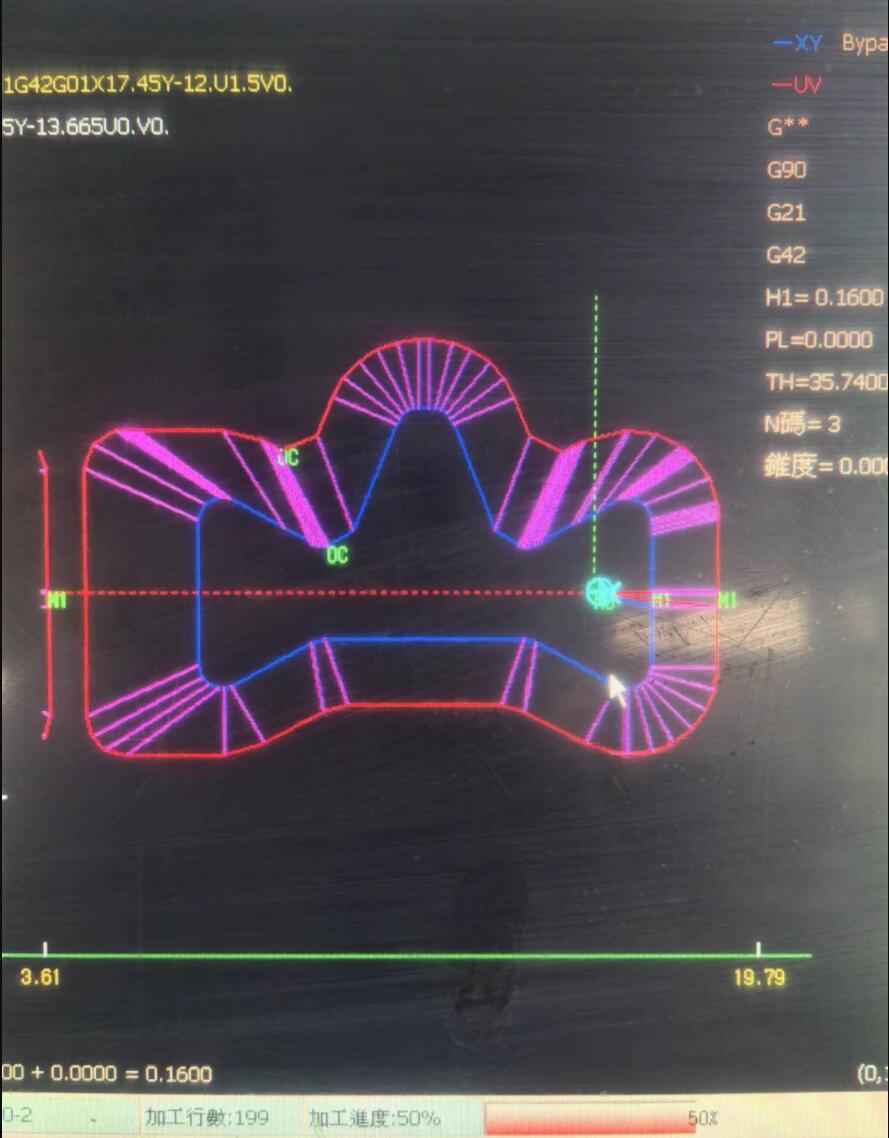

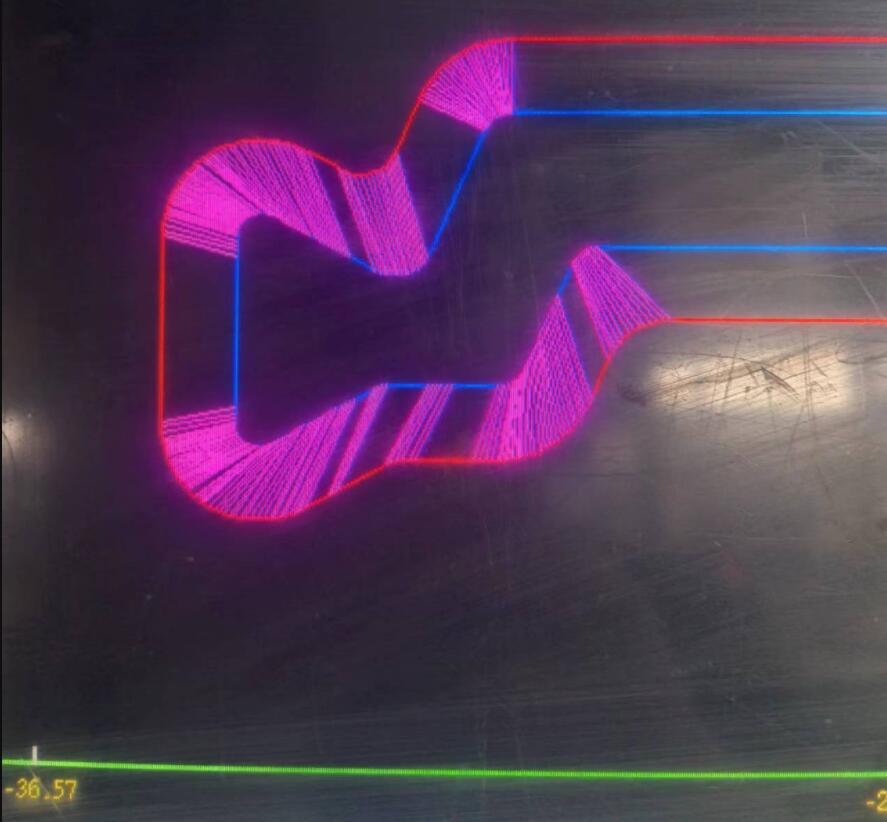

如下面两张图  分段线一个细致 一个粗糙    拐角出一个是圆弧 一个是倒角（正确的就应该是圆弧）一开始以为是机器参数设置不对  后啦发现是统赢设置的问题， 我有两台电脑，老电脑编程出来导入到机器就是第一个图的样子 分段线细致 。
新装的电脑编程出来 就是第二个图的样子 。圆弧都不显示圆弧 用倒角代替了。。。。  我以为图画的不对 用一块废料试割了一下  切割出来就是圆弧  就是在电脑上显示不出来圆弧 不知道统赢哪里设置的不对。。。 这个统赢还能设置显示分段数细微程度吗？

两台电脑都是统赢2012版的  用的同一个加密狗 就是老电脑出现点问题 换了一个新电脑

amook147

问题已经解决 知道怎么回事了 。。。。

陈鱼

amook147 发表于 2024-7-29 18:42
问题已经解决 知道怎么回事了 。。。。

怎么解决的

sqabai

其实2个都是走直线 只是一分段多 一个分段少而已 改下设置就可以了

amook147

陈鱼 发表于 2024-7-30 21:26
怎么解决的

WT  选图元  然后  3（上下异型模式） S设置   把直线化分线精度调低点就行了

amook147

sqabai 发表于 2024-7-31 11:21
其实2个都是走直线 只是一分段多 一个分段少而已 改下设置就可以了

走出来都是圆弧 只是在机器上显示 是直线   这样有一个好处 在机器上显示的时候速度快 程序比较多大的情况下
只是视觉上看着别扭 分不出来哪里是圆弧 哪里是倒角了
切割的时候该是圆弧还是圆弧 该是倒角还是倒角  因为你程序是G02  G03不可能走出来是直线

17769214962

精呈机啊，能不能加个联系方式交流交流

amook147

17769214962 发表于 2024-8-13 08:26
精呈机啊，能不能加个联系方式交流交流

QQ：395888002
