统赢上下异性问题请教下各位大师

489397517 · 发表于 2022-11-12 18:26:23

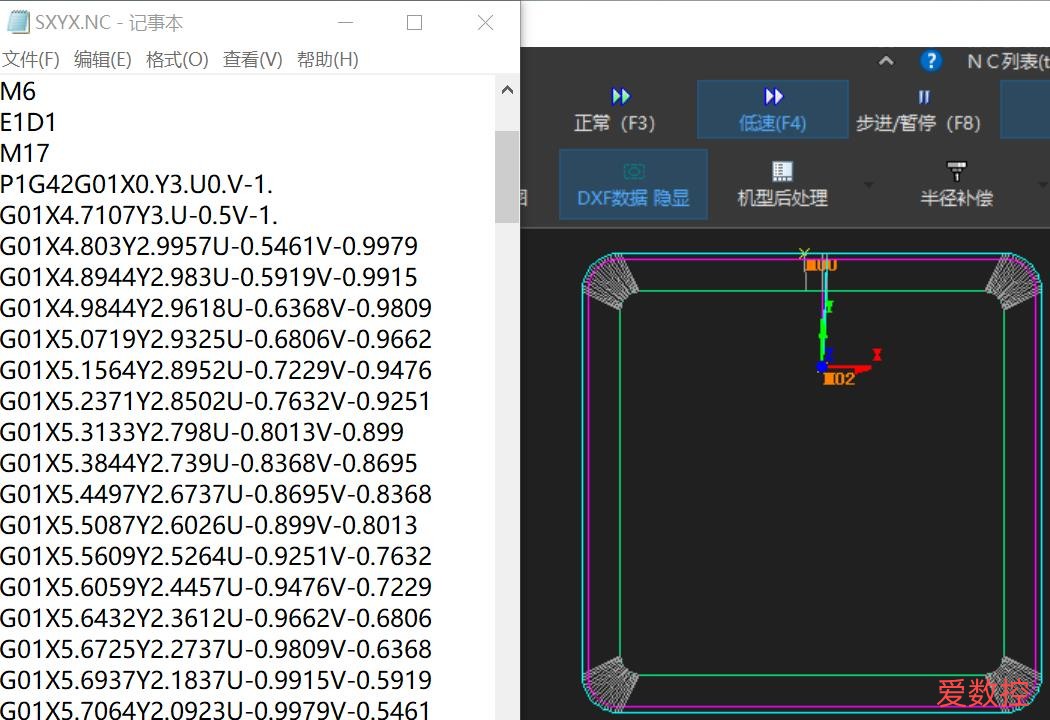

主副程式面都是R角的时候，程式生成的是一段段的直线，不走G02走的是G01。请教下各位大师这是什么原因？

R角走G01

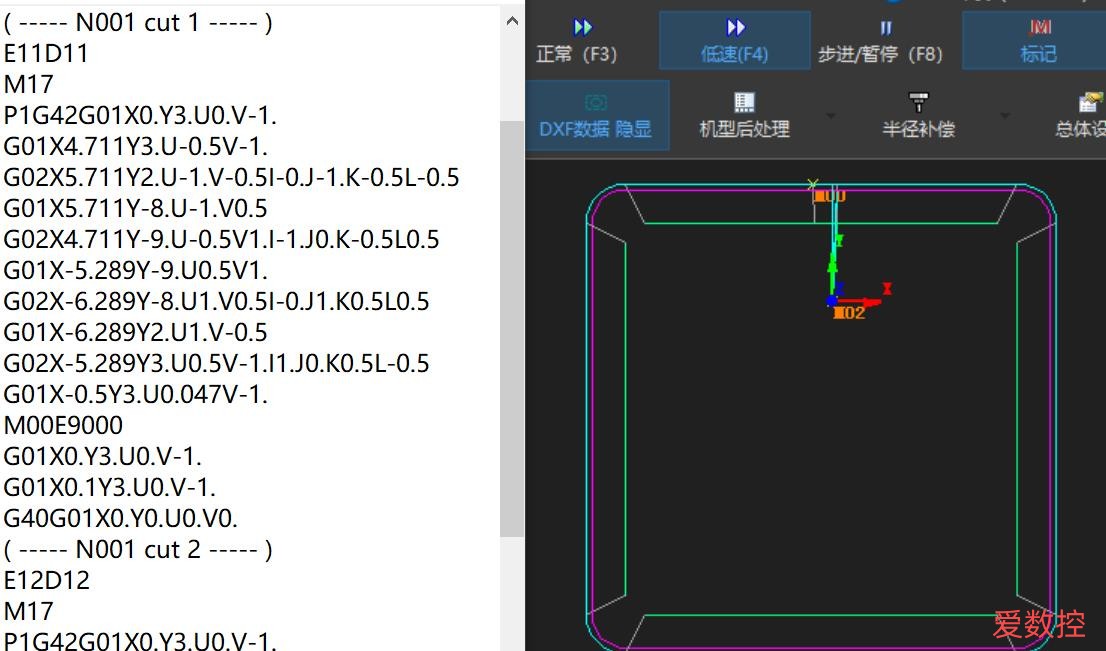

用另一个后处理转出来走G02，但是I和J后面还有K和L，机器模拟不出来。

I和J后面有K和L

这些问题是要改后处理还是我的设置有问题？

惊鲵 · 发表于 2022-11-12 19:41:32

后处理原因，R角走G01是因为把R角分割成一段一段的小直线同理CAD燕秀工具箱里的样条曲线转圆弧，这个个后处理转出来的程序多繁琐，复杂的上下异形时上下要素有时候不同步，没有走G02或者G03 程序简洁

zwq8629 · 发表于 2022-11-13 09:04:53

走直线的肯定是你后处理的问题，另一个走G02的模拟器出不来是你模拟器后处理和模拟器设置问题，不过机床能模拟就可以啊

zwq8629 · 发表于 2022-11-13 09:13:18

是不是牧野机

yemaogui · 发表于 2022-11-14 08:08:41

沙发

489397517 · 发表于 2022-11-14 09:03:49

惊鲵发表于 2022-11-12 19:41
后处理原因，R角走G01是因为把R角分割成一段一段的小直线同理CAD燕秀工具箱里的样条曲线转圆弧，这个个后处 ...

请教一下要怎么改后处理？

489397517 · 发表于 2022-11-14 09:04:12

zwq8629 发表于 2022-11-13 09:04
走直线的肯定是你后处理的问题，另一个走G02的模拟器出不来是你模拟器后处理和模拟器设置问题，不过机床能 ...

机器上也不行，模拟报错

489397517 · 发表于 2022-11-14 09:04:54

zwq8629 发表于 2022-11-13 09:13
是不是牧野机

是的

zwq8629 · 发表于 2022-11-14 09:50:44

489397517 发表于 2022-11-14 09:04
机器上也不行，模拟报错

是不是报G02 G03圆弧超差

489397517 · 发表于 2022-11-14 10:51:27

zwq8629 发表于 2022-11-14 09:50
是不是报G02 G03圆弧超差

是的，后处理就是你那个“MUYEB”
