滑块加工看图

无敌风火轮 · 发表于 2022-9-29 22:44:41

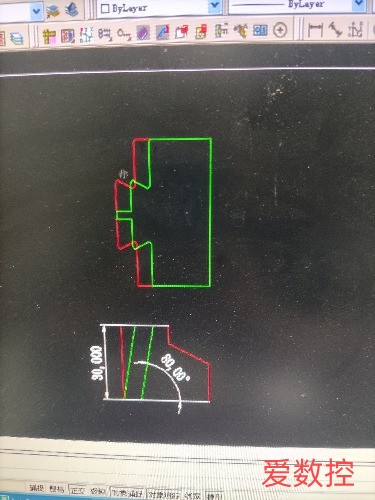

各位大师傅，这种滑块怎么加工。

yuzushuang · 发表于 2022-9-30 01:18:15

前面割一个辅助孔直接上下异性就好了才10°

wangyiyi · 发表于 2022-9-30 06:52:45

上下异形加工

平凡之生 · 发表于 2022-9-30 08:49:46

无敌风火轮 · 发表于 2022-9-30 09:34:26

yuzushuang 发表于 2022-9-30 01:18
前面割一个辅助孔直接上下异性就好了才10°

大师傅，下程式面没有凸台啊，点不一样，上下异性，怎么做啊

gggcqte · 发表于 2022-9-30 17:40:25

上下异形穿丝点一样就行了

yuzushuang · 发表于 2022-10-1 01:22:04

无敌风火轮发表于 2022-9-30 09:34
大师傅，下程式面没有凸台啊，点不一样，上下异性，怎么做啊

C:\Users\admin\Desktop 红色位置做一个内孔先割出来不然滑块割好拿不下来然后滑块就直接做上下异形

sunmilan · 发表于 2022-11-9 12:00:10

陆离666 · 发表于 2022-11-28 10:42:27

凸台是限位，你把红色面自己画个凸凹台 0.05就有共面了

lxl858 · 发表于 2023-7-20 16:35:05
