[分享] CAXA线切割2019_HF中走丝后处理

  [复制链接]
发表于 2022-3-29 22:22:59 | 显示全部楼层 |阅读模式 来自 中国浙江宁波
    HF中走丝后处理下载:
请点击此处下载

请先注册会员后在进行下载

已注册会员,请先登录后下载

文件名称:CAXA线切割2019_HF后处理.rar
文件大小:3.86 KB  售价:5NC币 [记录]
下载权限: 不限 [购买VIP]   [充值nc币]  [免费赚nc币]



后处理文件复制到C:\CAXA\CAXAWedm\19.0\CamConfig\Post\Mcf目录

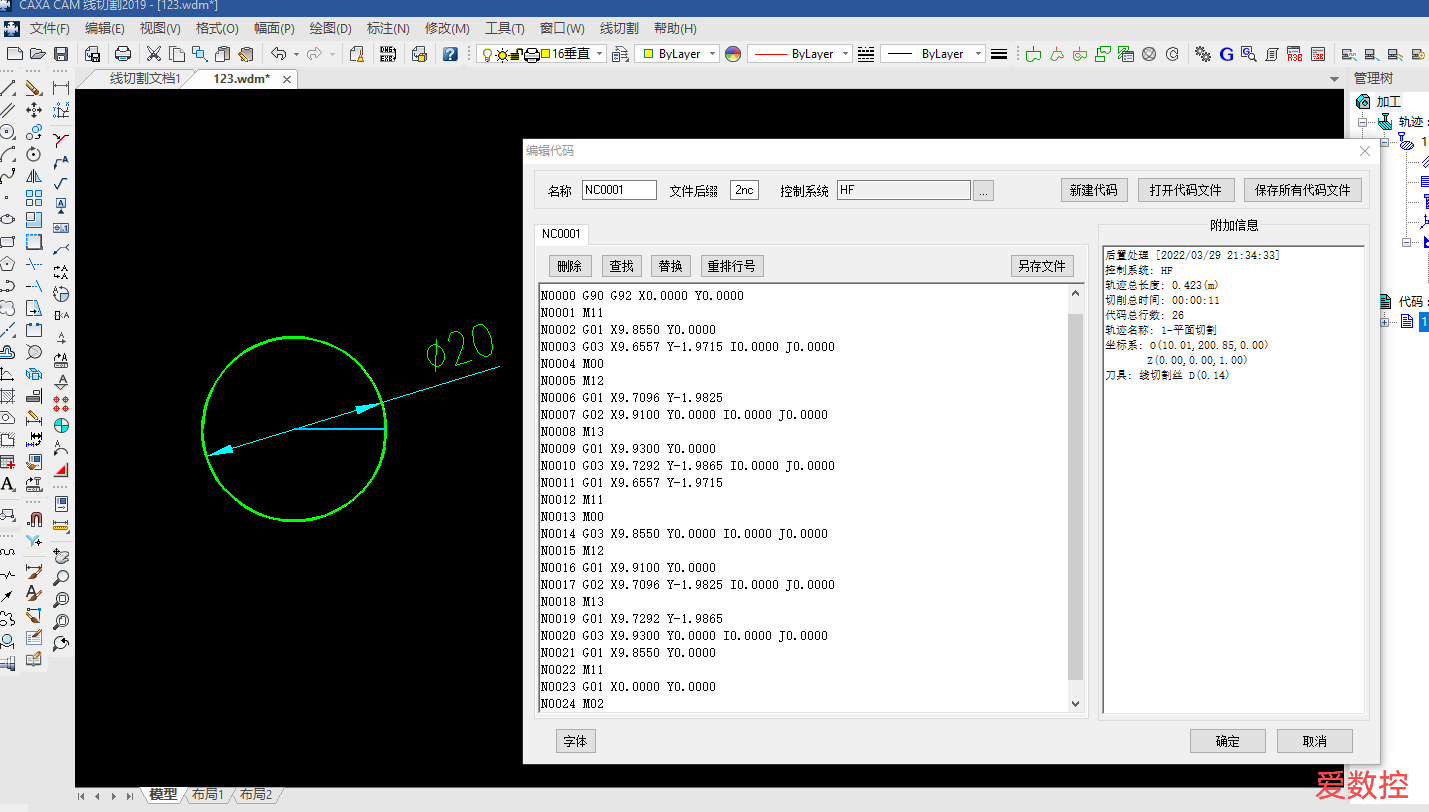

3-29-1.gif 3-29-2.png






补充内容 (2024-11-19 15:46):
优化后的后处理请至48#下载

补充内容 (2024-11-21 21:48):
异型编程详见54#
 楼主| 发表于 2022-3-29 23:07:17 | 显示全部楼层 来自 中国浙江宁波
后处理文件复制到C:\CAXA\CAXAWedm\19.0\CamConfig\Post\Mcf目录

CAXA线切割2019_HF后处理.rar (3.86 KB, 下载次数: 38, 售价: 5 NC币)


回复

使用道具 举报

 楼主| 发表于 2022-3-29 22:52:50 | 显示全部楼层 来自 中国浙江宁波
怎么编辑帖子啊
回复

使用道具 举报

发表于 2022-3-30 10:01:42 | 显示全部楼层 来自 中国
你的是正版还是破解版的CAXA2019?
回复

使用道具 举报

发表于 2022-3-30 10:42:58 | 显示全部楼层 来自 中国
我的破解版的2019出不来程序
回复

使用道具 举报

发表于 2022-3-30 10:43:40 | 显示全部楼层 来自 中国
能不能共享下你的安装文件
回复

使用道具 举报

发表于 2022-3-30 10:49:50 来自手机 | 显示全部楼层 来自 中国广东深圳
大神做个x8的后处理呗。我自己改的只能割一刀,不能做修刀程序
回复

使用道具 举报

 楼主| 发表于 2022-3-30 20:09:13 | 显示全部楼层 来自 中国浙江宁波
kkjjgbbgdfr 发表于 2022-3-30 10:49
大神做个x8的后处理呗。我自己改的只能割一刀,不能做修刀程序

代码格式怎么样的?
回复

使用道具 举报

发表于 2022-3-31 08:35:02 来自手机 | 显示全部楼层 来自 中国广东深圳
slxqg2005 发表于 2022-3-30 20:09
代码格式怎么样的?

WORK= 1
W1=     0.00000,     0.00000
W3= 0, 0
BEGIN = 0, 0, 11, 0, 4, 0, 0, 0, 1, 1, 3, 0, 2, 0, 0, 100, 40, 2000, 120, 0, 30000
W4 =  1, 0, 2000,     2.00000, 0, 0
P07=  60, 24, 8, 4, 0, 0, 4, 0, 0, 330
P17=  15, 15, 5, 8, 2, 2, 6, 0, 0, 330
P27=  0, 3, 8, 1, 2, 1, 8, 0, 0, 330
P37=  60, 24, 8, 4, 0, 0, 4, 0, 0, 330
P40=  0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0
P50=  0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0
P60=  0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0
XY=
TL      1=    10.00000,    10.00000,     0.16000,    10.00000,0,1,0,1
TA     2=    10.00000,    10.00000,     0.16000,    10.00000,    19.84000,    10.00000,N,5,0,0,1
TA     3=    10.00000,    10.00000,    19.84000,    10.00000,     0.16000,    10.00000,N,5,0,0,1
TL      4=     0.16000,    10.00000,     0.11500,    10.00000,0,3,0,2
TA     5=    10.00000,    10.00000,     0.11500,    10.00000,    19.88500,    10.00000,N,5,0,0,2
TA     6=    10.00000,    10.00000,    19.88500,    10.00000,     0.11500,    10.00000,N,5,0,0,2
TL      7=     0.11500,    10.00000,     0.10000,    10.00000,0,3,0,2
TA     8=    10.00000,    10.00000,     0.10000,    10.00000,    19.90000,    10.00000,N,5,0,0,3
TA     9=    10.00000,    10.00000,    19.90000,    10.00000,     0.10000,    10.00000,N,5,0,0,3
TL     10=     0.10000,    10.00000,     0.30000,    10.00000,0,2,0,3
TL     11=     0.30000,    10.00000,    10.00000,    10.00000,0,2,0,1
OL     12=    10.00000,    10.00000,     0.00000,    10.00000
OA    13=    10.00000,    10.00000,     0.00000,    10.00000,    20.00000,    10.00000,N
OA    14=    10.00000,    10.00000,    20.00000,    10.00000,     0.00000,    10.00000,N
OL     15=     0.00000,    10.00000,    10.00000,    10.00000

END
回复

使用道具 举报

发表于 2022-3-31 08:45:23 来自手机 | 显示全部楼层 来自 中国广东深圳
slxqg2005 发表于 2022-3-30 20:09
代码格式怎么样的?

x8系统代码是另类,上面是个圆割一修二的程序,你这hf后处理我试了,在x8中也只能走一刀
