求助这种齿轮怎么割

wolidong · 发表于 2021-1-4 23:21:06

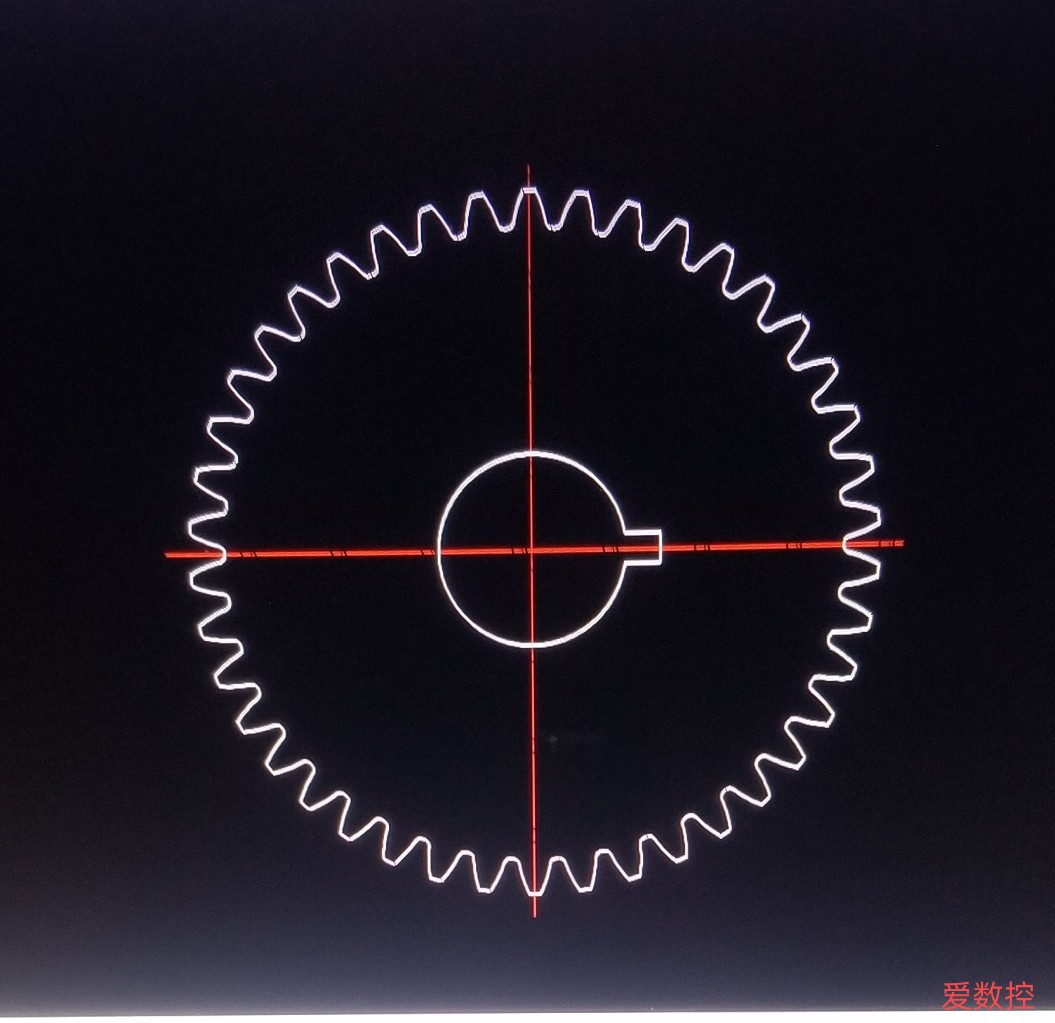

感谢大佬，这种齿轮怎么割呢，谢谢，我第一次干这种活，不会干

不知道怎么干，谢谢师傅指教

chibang · 发表于 2021-1-4 23:28:28

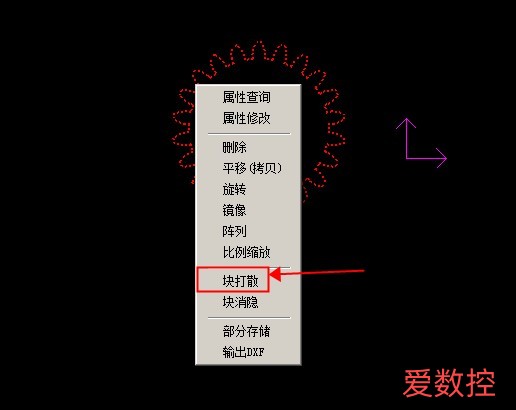

如果齿轮线是整体的，先块打散，在线切割编程。

wolidong · 发表于 2021-1-4 23:33:47

感谢大佬的帮助信息，赞你

GSXZN · 发表于 2021-1-12 15:26:14

之前在成都做过差不多一模一样的零件车床车外形留余量装夹，内孔到位，先线割内孔的U型槽，后割外形，外形需要光刀的话分两刀接，编程用外挂把样条曲线打断用圆弧和直线链接一个齿后阵列再统一串联按冲头的方式搞就是了 CAD画齿轮不方便的话可以用caxa或者nx

wolidong · 发表于 2021-1-12 22:30:43

GSXZN 发表于 2021-1-12 15:26
之前在成都做过差不多一模一样的零件车床车外形留余量装夹，内孔到位，先线割内孔的U型槽，后割外形，外 ...

感谢老大热心回复

luobin · 发表于 2021-4-8 10:53:21

谢谢分享。

okmokm · 发表于 2021-4-9 23:20:20

线切割吗

okmokm · 发表于 2021-4-11 12:43:24

谢谢分享

LSQXRC · 发表于 2021-6-2 18:07:01

zhangjie · 发表于 2021-6-25 10:45:14

先开粗外形，留一小段为线头，在割修内孔，在精修外形，然后把精修过的那一段用502粘住，割的缝隙里面要塞导电的东西，然后再割修线头的那一部分
