请老师给指点一下这个图应该怎么操作，我是新手

15630710001 · 发表于 2020-12-15 20:26:33

怎么把这4个圆的间距全部弄成2毫米，有什么简便的方法操作吗？我用的caxa2013

晨曦微露 · 发表于 2020-12-16 18:33:27

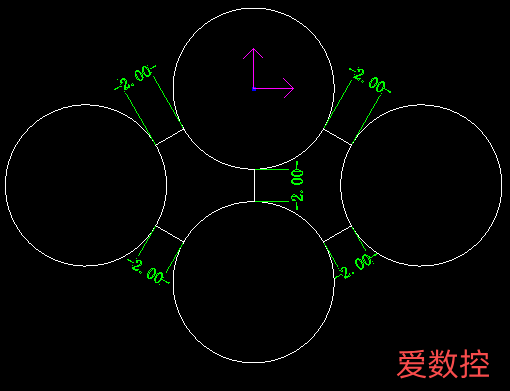

图我帮你画好了，不过是用UG画的然后转的CAD格式在用caxa转的线切割的exb格式

12-16.exb (8.26 KB, 下载次数: 429)

截图：

wj3456 · 发表于 2020-12-17 18:09:44

版主威武，版主，你有UG方圆线切割出图插件吗？

晨曦微露 · 发表于 2020-12-18 21:06:18

wj3456 发表于 2020-12-17 18:09
版主威武，版主，你有UG方圆线切割出图插件吗？

没啊

zpan888 · 发表于 2020-12-20 10:48:33

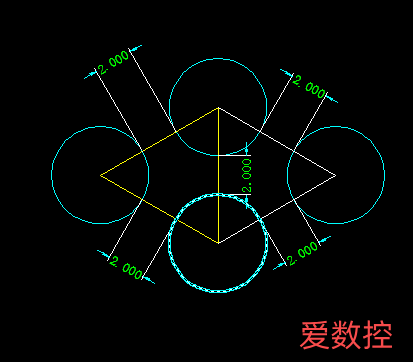

很简单的，先画一个等边三角形，镜像两个斜边，然后每个端点画圆就好了
等边三角形的边长是圆的直径加2就可以了。

15630710001 · 发表于 2020-12-25 21:13:51

zpan888 发表于 2020-12-20 10:48
很简单的，先画一个等边三角形，镜像两个斜边，然后每个端点画圆就好了
等边三角形的边长是圆的直径加2就可 ...

太感谢了！

15630710001 · 发表于 2020-12-25 21:27:55

晨曦微露发表于 2020-12-16 18:33
图我帮你画好了，不过是用UG画的然后转的CAD格式在用caxa转的线切割的exb格式

谢谢你

ni8238351 · 发表于 2021-4-17 19:14:04

zpan888 发表于 2020-12-20 10:48
很简单的，先画一个等边三角形，镜像两个斜边，然后每个端点画圆就好了
等边三角形的边长是圆的直径加2就可 ...

牛，又学一招

zrr632394045 · 发表于 2021-7-4 15:00:04

我这可以画各种图形

jbing · 发表于 2021-7-12 21:22:07

问题提问的有问题圆与圆之间的连线什么意思需要割出来还是不用割如果需要割出来就先割中间的个人感觉这应该是割4个孔不然割出来就是几块散件
