各位大哥讲解一下线切割钼丝起割点位置如何定才割准尺寸

caiseqiqiu918 · 发表于 2019-4-23 00:03:02

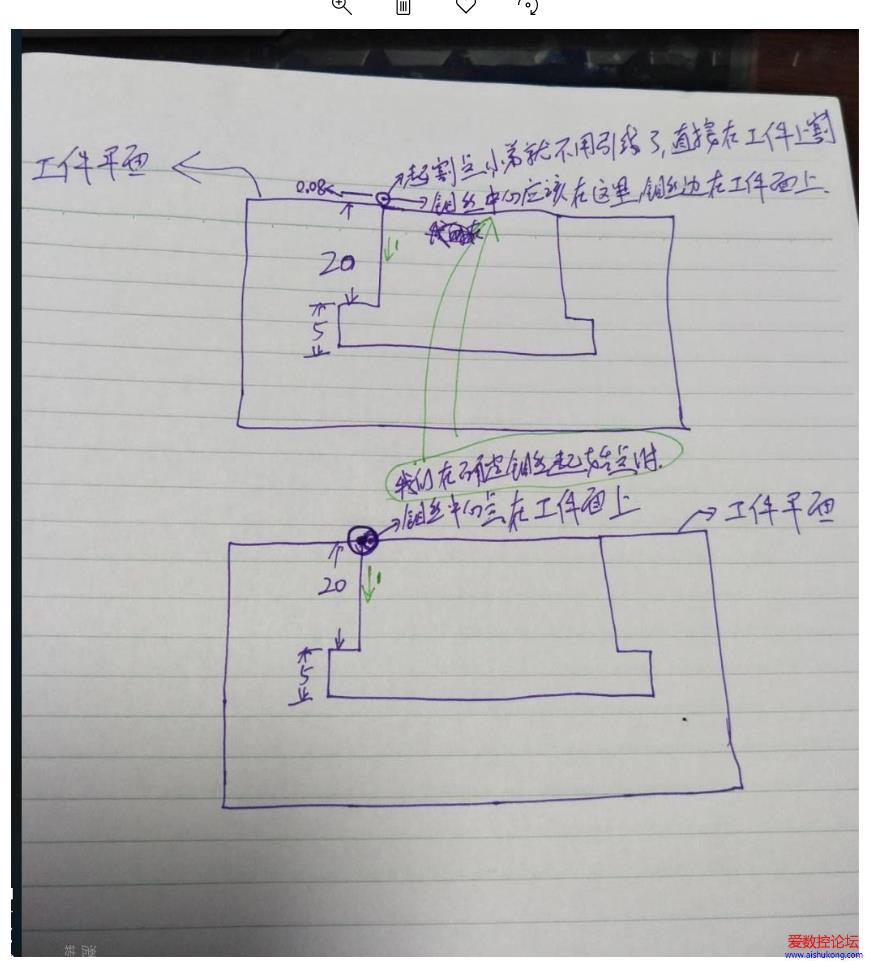

小弟割出来尺寸总是误差十几丝，我觉得是我钼丝起割点的位置还搞不明白。以下为例，为了表达清楚，小弟把引线不要了，开始割是往1方向割的，如果割好后20尺寸要准，那起割点钼丝中心在工件边上还是钼丝中心要离工件边出来0.09（0.08加0.01的火花间隙）是不是这样理解钼丝的起割点中心应该是位于仿真轨迹线上呀求大哥们指点一下谢谢

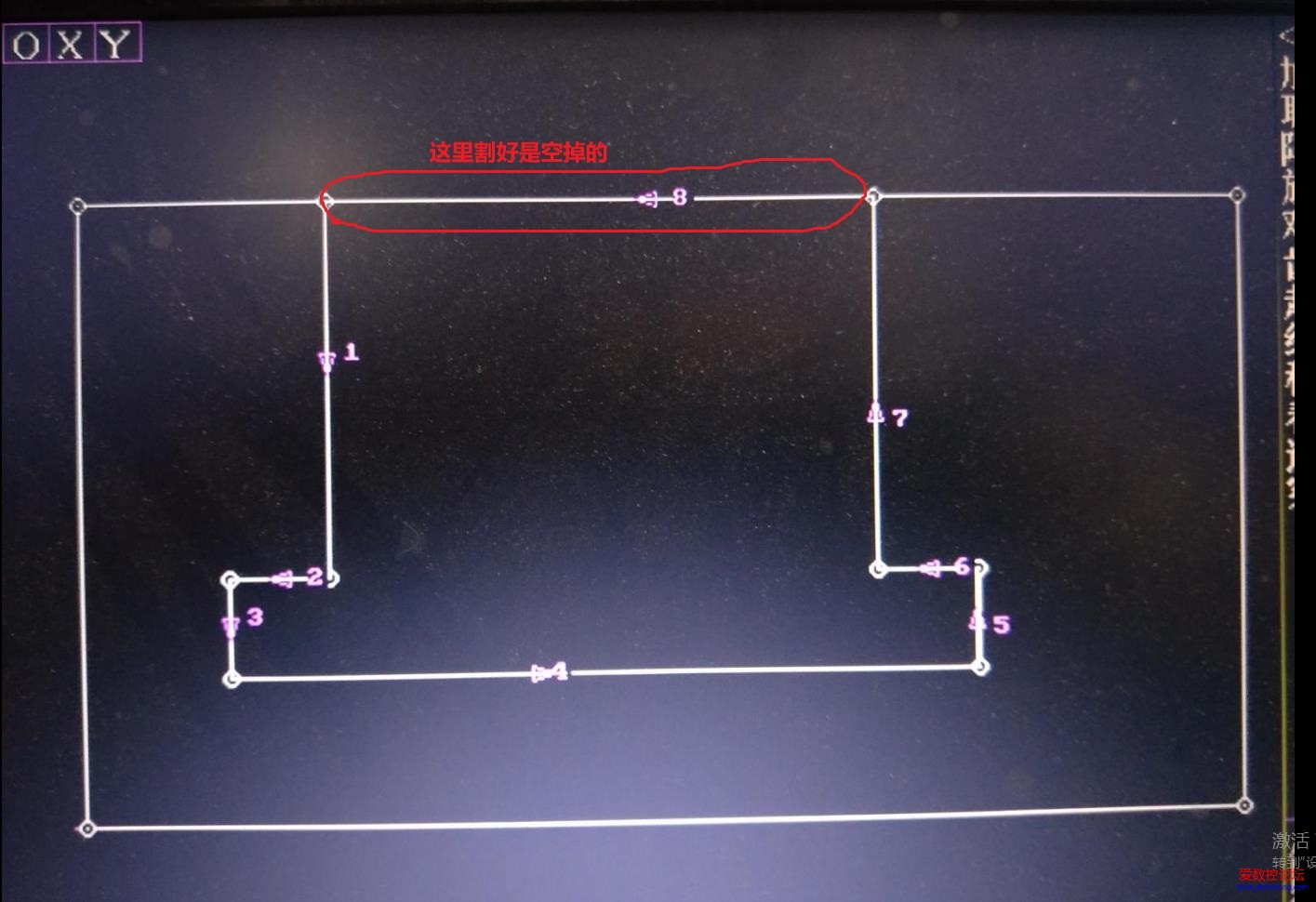

截图

caiseqiqiu918 · 发表于 2019-4-23 00:08:56

图错了各位大哥讲解一

下线切割钼丝起

chibang · 发表于 2019-4-23 10:04:02

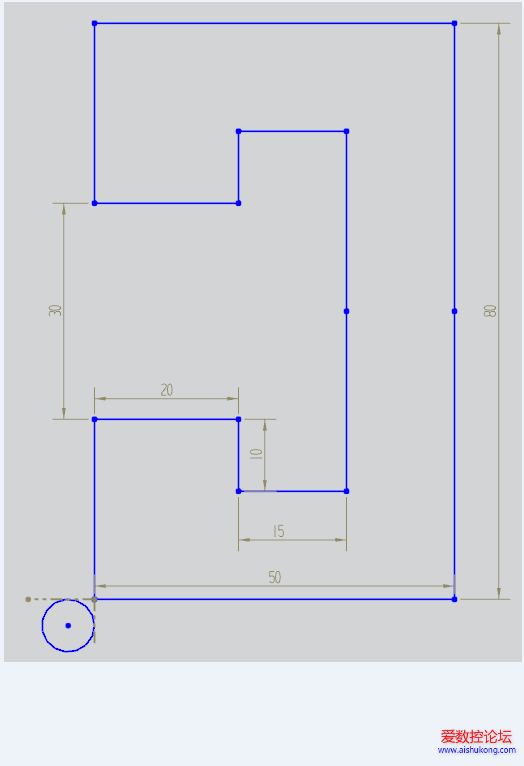

以上图为例，假设左下角的圆是钼丝现在的位置，钼丝补偿0.1，手编几条程序你参考下。
BBB 25200 Y L2
BBB 20200 X L1
BBB 10000 Y L4
BBB 14800 X L1
BBB 49800 Y L2
BBB 14800 X L3
BBB 10000 Y L4
BBB 20200 X L3

陈瑞霖 · 发表于 2020-12-22 20:57:56

钼丝在工件边上

wls0987654321 · 发表于 2020-12-31 20:11:05

钼丝在工件边上

wls0987654321 · 发表于 2021-1-13 07:03:23

谢谢分享，支持一下，

xwm321 · 发表于 2022-2-14 22:35:28

没这么复杂我不看你的图纸就明白你意思了想割准实际钼丝中心点的位置跟图纸上钼丝起割点的位置一样。补偿不错肯定准

haer_bin · 发表于 2026-5-11 21:20:47

来自七年后的评论，兄弟还在做线割吗？
